• SLSM 1002

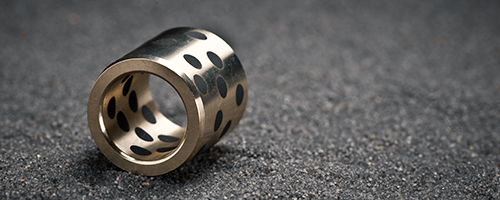

Sinterbronze Gleitlager

Bronze- Sintermetall – wartungsfrei

Material – Charakteristik

Selbstschmierendes, wartungsfreies Sintermetall mit feinverteiltem eingelagerten Festschmierstoff.

In der Sintermetall-Matrix ist der Festschmierstoff (99,9% hochreiner, chemisch neutraler Elektro Graphit) unter Vorspannung in Micro-Verteilung eingelagert.

In der Gleitfläche ist deshalb auch bei kleinsten Bewegungen, wie z.B. Winkelbewegungen, Vibrationen, etc…, überall ausreichend Festschmierstoff vorhanden, um die Wartungsfreiheit sicherzustellen.

Der höchstreine Schmierstoff stellt sicher, dass in Wasser oder feuchter Atmosphäre eine elektrolytische Korrosion an der Lagerstelle und den umgebenden Bauteilen ausgeschlossen wird.

Produktübersicht

Produktbeschreibung: Technische Eigenschaften und verfügbare Materialien

Einsatz-Daten

Temperatur-Bereich-150 bis +150 °C (mit Alterungsglühen bis +350 °C)
max. PV Wert1,5 MPa m/s
max. Gleitgeschwindigeit0,5 m/s
max. Flächenpressungstat. 140 MPa – dyn. 70 MPa
Wärmeausdehnung18 x 10-6 °C-1
Festschmierstoff7% Graphit
Für den Einsatz in Wasser und Meerwasser geeignet
Reibwerte:
Trockenμ = 0,1bis 0,15
In Fett / Ölμ = 0,05bis 0,15
In Wasserμ = 0,08bis 0,12

Für die Auslegung der Gleitlager

Empfohlene mindest-Wandstärke a des Gleitlagers: (d = Ø Lager-Bohrung)

a = √ (d ⋅ 0,5)bis 10 N/mm²
a = √ (d ⋅ 0,6)über 10 bis 25 N/mm²
a = √ (d ⋅ 0,8)über 25 N/mm²

Empfohlene Passung für das Gleitlager und die Gleitpartner

Welleh7
Aufnahme-BohrungH7
Gleitlager-BohrungC7 (ergibt ca. D8 nach dem Einbau)
Gleitlager-Außendurchmesserr6

Bei Temperaturen des Gleitlagers über 80 °C muss die thermische Längenausdehnung beachtet werden.

Gegenwerkstoff

OberflächenrauheitRa = 0,2 μm bis 0,8 μm
Mindesthärte> 155 HB
