Anlaufscheibe für zuverlässigen Axialschutz für Ihre Anwendung
- Präzise und effizient durch geringe Reibwerte und hohe Verschleißfestigkeit
- Zuverlässige Aufnahme und Weiterleitung axialer Kräfte
- Reibungs und Verschleiß-Schutz für angrenzende Bauteile
Wartungsfreie Anlaufscheibe mit Schmierstiften (SLGL 5001)
Durch integrierte Schmierstifte sind unsere Anlaufscheiben selbstschmierend und arbeiten wartungsfrei, auch unter schwierigen Betriebsbedingungen. Im Maschinen- und Anlagenbau tragen sie so maßgeblich dazu bei, Reibung zu minimieren, Verschleiß zu reduzieren und die Lebensdauer ganzer Baugruppen zu verlängern.
| Artikelnummer | ⌀d x ⌀D x T | |
|---|---|---|
| SLW-10 | ⌀10.2 x ⌀30 x 3 | Detalis |
| SLW-11 | ⌀11.2 x ⌀35 x 3 | Detalis |
| SLW-12 | ⌀12.2 x ⌀40 x 3 | Detalis |
| SLW-13 | ⌀13.2 x ⌀40 x 3 | Detalis |
| SLW-14 | ⌀14.2 x ⌀40 x 3 | Detalis |
| SLW-15 | ⌀15.2 x ⌀50 x 3 | Detalis |
| SLW-16 | ⌀16.2 x ⌀50 x 3 | Detalis |
| SLW-16N | ⌀16.2 x ⌀50 x 3 | Detalis |
| SLW-18 | ⌀18.2 x ⌀50 x 3 | Detalis |
| SLW-20 | ⌀20.2 x ⌀50 x 5 | Detalis |
| SLW-20N | ⌀20.2 x ⌀50 x 5 | Detalis |
| SLW-25 | ⌀25.2 x ⌀55 x 5 | Detalis |
| SLW-25N | ⌀25.2 x ⌀55 x 5 | Detalis |
| SLW-30 | ⌀30.2 x ⌀60 x 5 | Detalis |
| SLW-35 | ⌀35.2 x ⌀70 x 5 | Detalis |
| SLW-40 | ⌀40.2 x ⌀80 x 7 | Detalis |
| SLW-45 | ⌀45.3 x ⌀90 x 7 | Detalis |
| SLW-50 | ⌀50.3 x ⌀100 x 8 | Detalis |
| SLW-55 | ⌀55.3 x ⌀110 x 8 | Detalis |
| SLW-60 | ⌀60.3 x ⌀120 x 8 | Detalis |
| SLW-65 | ⌀65.3 x ⌀125 x 8 | Detalis |
| SLW-70 | ⌀70.3 x ⌀130 x 10 | Detalis |
| SLW-75 | ⌀75.3 x ⌀140 x 10 | Detalis |
| SLW-80 | ⌀80.3 x ⌀150 x 10 | Detalis |
| SLW-90 | ⌀90.5 x ⌀170 x 10 | Detalis |
| SLW-100 | ⌀100.5 x ⌀190 x 10 | Detalis |
| SLW-120 | ⌀120.5 x ⌀200 x 10 | Detalis |

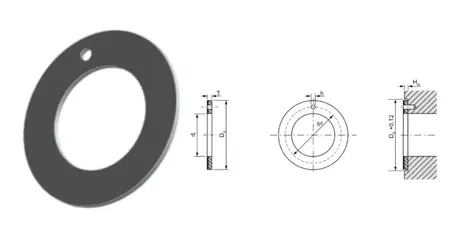

Anlaufscheiben aus SLSP 2
Anlaufscheiben aus SLSP 2 bestehen aus einer Stahlschicht mit aufgesinterter Zinnbronze und einer verschleißfesten PTFE-Gleitschicht. Sie bieten hervorragende Trockenlaufeigenschaften, eine geringe Reibung und eignen sich ideal für Anwendungen mit hohen Belastungen und mittleren Gleitgeschwindigkeiten.

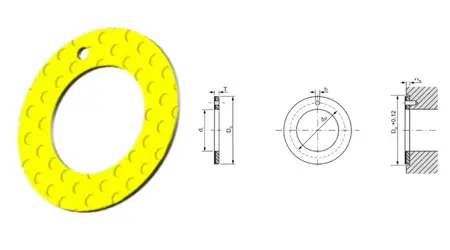

Anlaufscheiben aus SLSO 2
Anlaufscheiben aus SLSO 2 kombinieren eine Stahlschicht mit einer aufgesinterten Zinnbronze und einer POM-Gleitschicht, die besonders robust und formstabil ist. Ihre guten Dämpfungseigenschaften und die hohe Verschleißfestigkeit sind ideal für geschmierte Anwendungen mit mittleren Belastungen. Dadurch gewährleisten sie eine lange Lebensdauer und gleichbleibend präzise Funktion im industriellen Dauereinsatz.
Produktübersicht:
Unsere Anlaufscheiben im Überblick
Produktbeschreibung: Technische Eigenschaften und verfügbare Materialien
Werkstoffe
Die Werkstoffe SLSP2 und SLSO2 bestehen beide aus verschiedenen Schichten.
SLSP2 besteht aus einer Stahlschicht mit aufgesinterter Zinnbronze, welche mit einer Deckschicht aus PTFE versehen ist.
SLSO2 besteht aus einer Stahlschicht mit aufgesinterter Zinnbronze, welche mit einer Deckschicht aus POM versehen ist.
| SLGL5001 - SL1 | SLSP2 | SLSO2 | |
|---|---|---|---|
| Flächenpressung MPa stat. | 300 | 250 | 140 |
| Flächenpressung MPa dyn. | 120 | 140 | 70 |
| Gleitgeschwindigkeit m/s | 0,5 | trocken: 2,5 ölgeschmiert: 5 | 2,5 |
| PV-Wert MPa m/s | 1,5 | trocken: 3,6 ölgeschmiert: 10 | 2,8 |
| Schmierung | Trocken-, Fett- und Ölschmierung | Trocken- und Ölschmierung | Fett- und Ölschmierung |
| Einsatztemperatur °C | -100 bis +430 | -200 bis +280 | -40 bis +130 |
Werkstoffe
Je nach Anwendungsbereich bieten wir Anlaufscheiben in verschiedenen Werkstoffausführungen an, um optimale Leistung und Lebensdauer sicherzustellen:
- Verbundwerkstoffe für kombinierte Festigkeits- und Gleiteigenschaften
- Bronze- oder Messinglegierungen für extreme mechanische Beanspruchungen
- Spezialwerkstoffe wie Sintermetalle auf Anfrage für individuelle Anforderungen
Ihre Vorteile mit Anlaufscheiben von SL Gleitlagertechnik
Mit Anlaufscheiben von SL Gleitlagertechnik setzen Sie auf wartungsfreie und langlebige Maschinenelemente, die selbst unter anspruchsvollen Einsatzbedingungen zuverlässig arbeiten. Unsere Anlaufscheiben sind unempfindlich gegenüber Schmutz, Stößen und Feuchtigkeit und gewährleisten durch ihre geringen Reibwerte sowie hohe Verschleißfestigkeit eine dauerhaft präzise und effiziente Funktion.
Dank höchster Passgenauigkeit lassen sich die Anlaufscheiben schnell und unkompliziert in bestehende Konstruktionen integrieren. Wir fertigen sowohl nach Standardmaßen als auch exakt nach Ihrer Zeichnung bereits ab Einzelstücken. Die Entwicklung und Produktion erfolgen teilweise in Deutschland, was Ihnen gleichbleibende Qualität, schnelle Reaktionszeiten und eine sofortige Lieferbarkeit sichert.
Sie sind unsicher, welche Anlaufscheibe zu Ihrer Anwendung passt?
Jetzt kostenlose Expertenberatung anfordern
Typische Einsatzbereiche für Anlaufscheiben
Anlaufscheiben von SL Gleitlagertechnik finden in einer Vielzahl industrieller Anwendungen Verwendung, bei denen eine zuverlässige Aufnahme axialer Kräfte und ein wirksamer Schutz angrenzender Bauteile erforderlich sind. Sie kommen unter anderem in folgenden Branchen zum Einsatz:
Konkrete und typische Anwendungen für unsere Anlaufscheiben sind:
- Lagerstellen mit axialer Bewegung
- Drehende Wellen mit axialem Anschlag
- Schwenkmechanismen mit definierter Endposition
- Abstandshalter für die präzise Ausrichtung von Bauteilen
Für präzise Lagerungen und hohe Dauerbelastungen
Für robuste, schmutzunempfindliche und langlebige Lösungen
Für zuverlässige Funktion unter extremen Einsatzbedingungen
Wann ist der Einsatz einer Anlaufscheibe besonders sinnvoll?
Im Vergleich zu Konstruktionen ohne Anlaufscheibe bietet der Einsatz dieses Maschinenelements eine Reihe entscheidender Vorteile, die sich direkt auf die Zuverlässigkeit und Wirtschaftlichkeit Ihrer Anlage auswirken. Ohne Anlaufscheibe müssen angrenzende Bauteile die entstehenden Axialkräfte direkt aufnehmen, was häufig zu ungleichmäßiger Belastung, höherer Reibung und beschleunigtem Verschleiß führt.
Eine Anlaufscheibe übernimmt diese Kräfte gezielt und verteilt sie gleichmäßig über eine optimierte Kontaktfläche. Dadurch werden Punktbelastungen vermieden, empfindliche Komponenten vor Überlastung geschützt und die Präzision der gesamten Baugruppe langfristig erhalten. Die geringen Reibwerte reduzieren nicht nur den Energieverbrauch, sondern verhindern auch übermäßige Erwärmung und Materialermüdung.
Das Ergebnis: eine deutlich verlängerte Lebensdauer aller beteiligten Bauteile, weniger ungeplante Stillstände und eine konstant hohe Betriebssicherheit, selbst unter rauen Umgebungsbedingungen im Maschinen- und Anlagenbau.
Praxisbeispiele aus der Industrie:
- Drehgelenke in Baggerarmen: Anlaufscheiben verhindern hier, dass Lagerstellen durch die hohen Axialkräfte beim Heben und Schwenken beschädigt werden.
- Pumpenantriebe in der Feuerwehrtechnik: Die gleichmäßige Lastverteilung schützt Dichtungen und Wellenlager, selbst bei dauerhaft hoher Drehzahl und wechselnden Belastungen.
- Schwenkmechanismen in Verpackungsmaschinen: Anlaufscheiben sichern die präzise Endposition, reduzieren Reibung und gewährleisten eine gleichbleibend hohe Taktleistung.
