Wartungsfreie Gleitplatte mit Schmierstiften
- Selbstschmierende Gleitplatten für präzise und langlebige Anwendungen
- Bleiben auch unter extremen Einsatzbedingungen leistungsfähig
- Gleitplatten führen bewegliche Bauteile zuverlässig, verschleißarm und wartungsfrei
Selbstschmierende Gleitplatten für wartungsfreie Gleitbewegungen
Unsere selbstschmierenden Gleitplatten minimieren Reibung und Verschleiß zwischen beweglichen Maschinenteilen, ganz ohne zusätzliche Schmierung. Das reduziert Stillstandszeiten, senkt Wartungskosten und verlängert die Lebensdauer Ihrer Anlagen. Damit erhalten Sie eine wirtschaftliche und technisch ausgereifte Lösung, die auch bei hohen Temperaturen, aggressiven Medien oder starken Stoßbelastungen zuverlässig funktioniert.

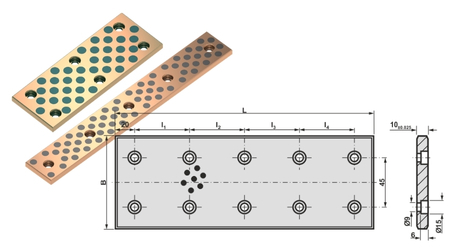

Produktübersicht: Unsere Gleitplatten im Überblick
| ARTIKELNUMMER | B x L x H | |
|---|---|---|
| GLP-35x100 | 35 x 100 x 10 | Details |
| GLP-35x150 | 35 x 150 x 10 | Details |
| GLP-35x200 | 35 x 200 x 10 | Details |
| GLP-35x250 | 35 x 250 x 10 | Details |
| GLP-35x300 | 35 x 300 x 10 | Details |
| GLP-35x350 | 35 x 350 x 10 | Details |
| GLP-50x100 | 50 x 100 x 10 | Details |
| GLP-50x150 | 50 x 150 x 10 | Details |
| GLP-50x200 | 50 x 200 x 10 | Details |
| GLP-50x250 | 50 x 250 x 10 | Details |
| GLP-50x300 | 50 x 300 x 10 | Details |
| GLP-50x350 | 50 x 350 x 10 | Details |
| GLP-75x150 | 75 x 150 x 10 | Details |
| GLP-75x200 | 75 x 200 x 10 | Details |
| GLP-75x250 | 75 x 250 x 10 | Details |
| GLP-75x300 | 75 x 300 x 10 | Details |
| GLP-75x400 | 75 x 400 x 10 | Details |
| GLP-75x500 | 75 x 500 x 10 | Details |
Gleitplatten sind flache, verschleißfeste Bauelemente, die als reibungsreduzierende Kontaktflächen zwischen beweglichen Maschinenteilen eingesetzt werden.
Eine Gleitplatte sorgt für gleichmäßige, verschleißarme Bewegungen zwischen Bauteilen und schützt Konstruktionen vor Materialschäden.
Produktbeschreibung: Technische Eigenschaften und verfügbare Materialien
Werkstoffe
Je nach Einsatzumgebung und technischen Anforderungen bieten wir Gleitplatten aus folgenden Werkstoffen an:
- Messing: gute Korrosionsbeständigkeit, geeignet für feuchte Umgebungen
- Bronze: hohe Verschleißfestigkeit, sehr gute Notlaufeigenschaften
- Sinterwerkstoffe: gleichmäßig verteilter Festschmierstoff, optimale Selbstschmierung auch bei kleinsten Bewegungen
Unsere Gleitplatten sind für höchste Ansprüche im industriellen Einsatz entwickelt. Sie bieten langlebige, wartungsfreie Lösungen für Maschinen- und Anlagenbauer, die auf Präzision und Zuverlässigkeit setzen. Dank selbstschmierender Eigenschaften und robuster Werkstoffe bleiben die Gleitplatten auch unter extremen Einsatzbedingungen leistungsfähig, egal ob bei hohen Temperaturen, starker mechanischer Belastung oder Kontakt mit Feuchtigkeit und Schmutz.
Gleitplatten aus Bronze und Messing Werkstoffen:
| SL-1 CuZn25AI5 | SL-2 CuAl10Fe5Ni5 | SL-4 CuSn12 | SL-5 CuSn7ZnPb | |
|---|---|---|---|---|
| Flächenpressung MPa | stat. 300 dyn. 120 | stat. 225 dyn. 120 | stat. 140 dyn. 80 | stat. 120 dyn. 60 |
| Gleitgeschwindigkeit m/s | Festschmierstoff: 0,5 Öl-/Fettschmierung: 2,5 | Festschmierstoff: 0,5 Öl-/Fettschmierung: 2,5 | Festschmierstoff: 0,5 Öl-/Fettschmierung: 2,5 | Festschmierstoff: 0,4 Öl-/Fettschmierung: 2,5 |
| PV-Wert MPa m/s | Festschmierstoff: 1,5 Öl-/Fettschmierung: 2,8 | Festschmierstoff: 1,5 Öl-/Fettschmierung: 2,8 | Festschmierstoff: 1 Öl-/Fettschmierung: 2,8 | Festschmierstoff: 1 Öl-/Fettschmierung: 2,8 |
| Einsatztemperatur °C | Festschmierstoff: -100 bis +430 Öl-/Fettschmierung: -40 bis +150 | Festschmierstoff: -200 bis +400 Öl-/Fettschmierung: -40 bis +150 | Festschmierstoff: -150 bis +280 Öl-/Fettschmierung: -40 bis +150 | Festschmierstoff: -150 bis +250 Öl-/Fettschmierung: -40 bis +150 |
Gleitplatten aus Sinterwerkstoffen:
| SLSM 1002 | SLFE 3002 | SLNI 3001 | |
|---|---|---|---|
| Flächenpressung MPa | stat. 140 dyn. 70 | stat. 100 dyn. 50 | stat. 100 dyn. 50 |
| Gleitgeschwindigkeit m/s | 0,5 | 0,4 | 0,4 |
| PV-Wert MPa m/s | 1,5 | 1 | 1 |
| Einsatztemperatur °C | -150 bis +150 | 0 bis +600 | -150 bis +450 |
Technisch physikalische Daten der Werkstoffe
Gleitplatten aus Bronze und Messing Werkstoffen:
| SLSM 1002 | SLFE 3002 | SLNI 3001 | |
|---|---|---|---|
| Legierung | Cu81Sn12 - C7 | Fe79Ni9Cu4Mo2 - C6 | Ni93 - C7 |
| Statische Druckfestigkeit in N/mm² | >330 | ~400 | ~400 |
| E-Modul -Modul N/mm² | 53000 | 60000 | |
| Härte in HB | ~ 55 | ~80 | ~50 |
| Thermische Ausdehnung α x 10-6 | 18 x 10 /°C | 12,8 x 10 /°C | 15 x 10 /°C |
Gleitplatten aus Sinterwerkstoffen:
| SLSM 1002 | SLFE 3002 | SLNI 3001 | |
|---|---|---|---|
| Legierung | Cu81Sn12 - C7 | Fe79Ni9Cu4Mo2 - C6 | Ni93 - C7 |
| Statische Druckfestigkeit in N/mm² | >330 | ~400 | ~400 |
| E-Modul -Modul N/mm² | 53000 | 60000 | |
| Härte in HB | ~ 55 | ~80 | ~50 |
| Thermische Ausdehnung α x 10-6 | 18 x 10 /°C | 12,8 x 10 /°C | 15 x 10 /°C |
Ihre Vorteile mit Gleitplatten von SL Gleitlagertechnik
Mit einer Gleitplatte von SL Gleitlagertechnik investieren Sie in ein präzise gefertigtes, langlebiges und wartungsarmes Bauteil, das exakt auf Ihre technischen Anforderungen abgestimmt ist. Unser Leistungsversprechen basiert auf vier starken Säulen:
- Individuelle Fertigung nach Zeichnung bereits ab 1 Stück
Egal, ob Sie ein Einzelteil für einen Prototyp oder eine Serienproduktion benötigen, wir fertigen Ihre Gleitplatten exakt nach Ihren Konstruktionsvorgaben. Das gibt Ihnen maximale Flexibilität, auch bei Sonderlösungen oder kurzfristigen Ersatzteilbedarfen. - Höchste Qualität mit dokumentierter Endkontrolle
Jede einzelne Gleitplatte durchläuft bei uns eine präzise, dokumentierte Qualitätsprüfung. So stellen wir sicher, dass Maßhaltigkeit, Oberflächenbeschaffenheit und Funktionalität exakt Ihren Vorgaben entsprechen und Sie ein Produkt erhalten, das sofort einsatzbereit ist.
3. Kurze Lieferzeiten auch bei komplexen Projekten. Durch optimierte Produktionsprozesse und eine effiziente Materialverfügbarkeit können wir Ihre Gleitplatten schnell und zuverlässig liefern. Das reduziert Stillstandszeiten und sorgt für eine reibungslose Projektumsetzung.
4. Kompetente Fachberatung für jede Anforderung. Unser erfahrenes Team unterstützt Sie bei der Auswahl des passenden Werkstoffs und der optimalen Geometrie. So erhalten Sie eine Gleitplatte, die perfekt auf Ihre Maschinen, Anlagen und Betriebsbedingungen abgestimmt ist.
Mit dieser Kombination aus maßgeschneiderter Fertigung, kontrollierter Qualität und schneller Lieferung sind die Gleitplatten von SL Gleitlagertechnik die ideale Wahl für Maschinen- und Anlagenbauer, Industriehändler sowie Unternehmen, die Wert auf langlebige und wirtschaftliche Lösungen legen.
Nicht sicher, welche Gleitplatte die richtige ist?
Jetzt kostenlose Expertenberatung anfordern
Typische Einsatzbereiche für Gleitlagerbuchsen mit Bund
Eine Gleitplatte von SL Gleitlagertechnik kommt überall dort zum Einsatz, wo bewegliche Bauteile zuverlässig, verschleißarm und möglichst wartungsfrei geführt werden müssen. Durch ihre hohe Belastbarkeit, den geringen Reibungskoeffizienten und die Beständigkeit gegenüber Schmutz, Feuchtigkeit sowie mechanischen Stößen eignen sich unsere Gleitplatten für unterschiedlichste industrielle Anforderungen von hochpräzisen Fertigungsmaschinen bis hin zu schweren, robusten Stahlkonstruktionen im Außeneinsatz.
Typische Branchen und Anwendungen:
Einsatz in präzisen Führungselementen, beispielsweise in Werkzeugmaschinen, Förderanlagen oder Verpackungsmaschinen, wo exakte Bewegungsabläufe und lange Standzeiten gefordert sind.
Verwendung als tragende oder bewegliche Auflageflächen in großen Konstruktionen, etwa in Brückenelementen, Krananlagen oder Schwerlastplattformen.
Robuste Gleitplatten für Lagerstellen in Baggern, Kränen, Betonpumpen oder Radladern, die dauerhaft hohen Belastungen und rauen Umweltbedingungen standhalten müssen.
Konkrete Anwendungsbeispiele aus der Praxis:
- Gleitführungen in Schwenkarmen für reibungsarme, gleichmäßige Drehbewegungen ohne zusätzliches Schmieren.
- Lagerplatten in Pressen zur gleichmäßigen Kraftverteilung, Minimierung von Verschleiß und Erhöhung der Betriebssicherheit.
- Auflagen in Stahlkonstruktionen für sichere Lastübertragung, Reduzierung von Materialspannungen und kontrollierte Bewegungsaufnahme bei Temperaturschwankungen oder dynamischen Belastungen.
Mit ihrer Vielseitigkeit, Langlebigkeit und Materialvielfalt leisten unsere Gleitplatten einen entscheidenden Beitrag zur Verlängerung der Lebensdauer von Maschinen und Anlagen. Gleichzeitig senken sie Wartungsaufwand und Betriebskosten, was ein klarer Vorteil für Maschinen- und Anlagenbauer, Industriehändler und Unternehmen jeder Größe ist.
- Jetzt konfigurieren:
Gleitplatten passgenau anfragen
Mit unserem Gleitplattenkonfigurator können Sie Ihre Gleitplatte exakt nach Ihren Anforderungen schnell, einfach und direkt online gestalten. Geben Sie als Ingenieur oder technischer Einkäufer alle relevanten Maße, Werkstoffe und Einsatzparameter an und erhalten Sie ein passgenaues Angebot. So stellen Sie sicher, dass Ihre Gleitplatten optimal auf Ihre Maschinen oder Anlagen abgestimmt sind.
